Markering van ondergrondse infrastructuur

Elektronische markersystemen besparen tijd en geld.
Met de markers worden de locaties aangegeven waar belangrijke kabels, leidingen en lasboxen van de ondergrondse infrastructuur zich exact bevinden. Voor aanpassingen of uitbreiding in het netwerk en bij het oplossen van storingen is een goede plaatsbepaling en ‘in één keer goed’ graafwerk van groot belang voor een efficiënte werkwijze.

De door Tempo Communications ontwikkelde Marker-Mate Electronic Marker Locator EML-100 is de voor velen bekende tool om ondergrondse markers te lokaliseren.

marker 1.png Marker-Mate Electronic Marker Locator EML-100.png

OmniMarker II

Veelgebruikte markers zijn de Tempo OmniMarker II en Unimarker modellen, die voor de in de industrie gestandaardiseerde frequenties verkrijgbaar zijn.

OmniMarker II.png

Omni Marker II is compatibel met vrijwel alle marker locators, omdat de industrie standaard wordt gevolgd.
De Omni Marker II biedt een sterk veld dat tot vele jaren later te detecteren blijft en ook dan de signaalpiek direct boven de marker geeft en de locatie binnen centimeters nauwkeurig aangeeft.

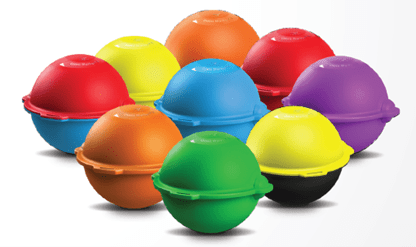

De Omnimarker II ballen markeren de locatie van infrastructuur en worden bevestigd aan de kabel, leiding of lasdoos/put.
De Omnimarker II heeft een gepatenteerde zelf-richtende resonantiespoel die een nauwkeurige locatiebepaling garandeert, ongeacht hoe de markering in de grond is geplaatst.

OmniMarker IIb.png

Met zijn grote diameter produceert de Omnimarker II een nauwkeurig dipoolmagneetveld boven en onder de marker.
De Omnimarker II is duurzaam, lichtgewicht en bevat geen schadelijke stoffen. Het betrouwbare passieve ontwerp, zonder batterijen of actieve componenten, zorgt voor een lange levensduur.
- Het lichtgewicht ontwerp en de afwezigheid van gevaarlijke chemicaliën maakt dat de OmniMarker II kan worden gebruikt zonder dat veiligheidsinformatiebladen of andere voorwaarden moeten worden ingevuld. Door het lage gewicht blijven ook verzend- en opslagkosten laag.
Onderhoud is niet nodig.

Spike II Marker

Naast de OmniMarker II is er nu ook de Spike II Marker. De pen-vormige marker is geschikt voor ondergrondse toepassingen waar minder ruimte beschikbaar is en laat zich gemakkelijk naast of in objecten plaatsen. Vooral bij ducts ‘op rol’ bij de aanleg van FttH is de Spike Marker een waardevolle markering. Het eind van de ducht wordt gemakkelijk en nauwkeurig gevonden. Bovendien is de Spike Marker weer te hergebruiken voor een volgende aanleg.

Spike II Marker.png

De Spike II markers zijn een compacte variant voor de "Elektronische Resonantie Marker", die in werking vergelijkbaar is met de OmniMarker II van Tempo. Voor detectie wordt ook de EML-100 gebruikt.
Spike Markers kunnen door de meer compacte vorm worden gebruikt in iets andere toepassingen. Waar OmniMarker II de zelf-richtende resonantiespoel heeft en daarmee het resonantieveld altijd optimaliseert in vertikale richting, is deze soms te groot voor bepaalde toepassingen. In die gevallen is een kleine, smalle marker nodig.

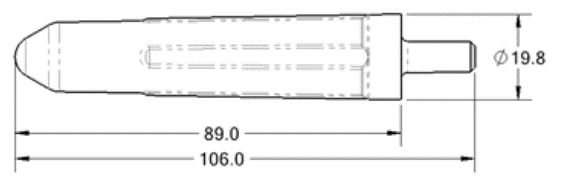

De Spike Marker II is 89 mm lang en kan eenvoudig worden geplaatst naast of bevestigd aan een kabel, object of buis. De cilindrische vorm heeft een diameter van 19,8 mm. Met optionele 7 mm ‘Top hat’ functie wordt de spike als water- en vuil dichte afsluiting gebruikt voor de duct en bedraagt de totale lengte 106 mm. De als afsluiting gebruikte spike kan na het opgraven en verder aansluiten van de infrastructuur worden schoongemaakt en hergebruikt. Daarmee is de Spike Marker II een zeer kosteneffectieve oplossing bij het in fasen aanleggen van o.a. FttH / PON netwerken.
Spike II Markerb.png

De Spike II Marker is ontworpen voor het markeren van objecten tot ca. 60-70 cm diepte. Daarmee is deze marker zeer geschikt om een kabel of glasvezel duct ‘op rol’ te markeren. Andere voorbeelden van toepassingen zijn o.a. bij vooraanleg van stroom, gas, verkeerslichtbesturingskabels, en situaties waarbij de OmniMarker II onpraktisch is.
De Spike II Marker is veilig en efficiënt. Vooral bij niet-geleidende en non-ferro kabels en buizen zijn de Spike markers ideaal voor het markeren van T-stukken, kleppen, verbindingsdozen en meer.
Spikes zijn gemaakt van hoge dichtheid polyethyleen en daarmee volledig waterbestendig. De markers zijn gesloten en gevuld met hydrofobe gel, waarmee de levensduur met zekerheid die van de gemarkeerde objecten overstijgt.

Spike II Markerc.png

https://www.tempocom.com/tempo-communications-launches-spike-marker

EML-100 Marker Mate Detector

De EML-100 stelt de gebruiker in staat om negen verschillende elektronische markertypen tegelijkertijd te detecteren. In de modus "Scan" kunnen de categorieën Stroom, Europese stroom, Water, Sanitair, Telefoon, Glasvezel, Gas, Kabel-tv, Niet-Drinkbaar water, worden gedetecteerd.
Het is voor de gebruiker ook mogelijk om met de EML 100 één van de markertypen te selecteren.

EML-100 Marker Mate Detector.png

Door de binnen de industrie gestandaardiseerde frequenties en kleurcombinaties zijn de markers compatibel met vrijwel alle marker locators en is ook de EML-100 compatibel met vrijwel alle merken markers.

Met de EML-100 Marker Mate Detector worden de Omnimarker II gepatenteerde elektronische markeerballen getraceerd.
De EML-100 is een hand-held, batterij-gevoed, elektronische marker detector/locator en is de perfecte detector voor industriestandaard markers.
Het elektromagnetisch veld wordt gedetecteerd tot meer dan 1,5 meter onder de grond. De karakteristieke oscillatiefrequentie van de spoel geeft het type infrastructuur aan en volgt de door de industrie gevolgde standaard die voor alle detectormerken worden geaccepteerd.

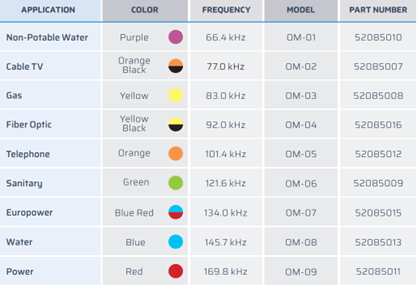

- niet-drinkbaar water (OM-01) – 66,4 kHz
- kabel tv (OM-02) – 77,0 kHz
- gas (OM-03) – 83,0 kHz
- glasvezel (OM-04) – 92,0 kHz
- telefoon/telecom (OM-05) – 101,4 kHz
- sanitair/riolering (OM-06) – 121,6 kHz
- netstroom (Europa) (OM-07) – 134,0 kHz
- drinkwater (OM-08) – 145,5 kHz
- netstroom (Amerika) (OM-09) – 169,8 kHz

marker applications.png

De Tempo EML-100 biedt naast de concurrerende prijs nog enkele voordelen ten opzichte van andere locators. Zo worden alle marker frequenties in één pass gescand. Daarnaast zijn verticaal gemonteerde Spike Marker II markers tot grotere diepte detecteerbaar met de EML-100. Wanneer de grond is omgewoeld of de marker horizontaal is gepositioneerd, dan blijven de Tempo spikes in combinatie met EML-100 detecteerbaar 0,6 m.
